顯示切換

顯示切換用于開啟或關閉顯示的各種元素。該主題包含一系列可用的函數。一旦設置了顯示切換，就會持續激活直至再次切換為止。其中一些命令在工具欄中，而其它命令則在視圖菜單進行選擇。

切換透視圖（3D）

視圖> 透視圖（對象/零件/草圖級）

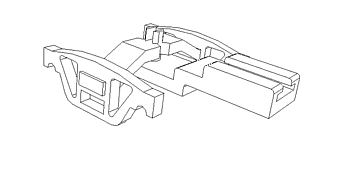

透視圖顯示模式是改變零件視覺特征的一種方式，使其看起來更有深度。該命令不會記錄成撤消/重做事件。除了設置這種顯示模式之外，還有其它模式，如： 線框顯示模式、著色顯示模式。

切換標簽(3D)

視圖> 標簽（對象/零件/草圖級）

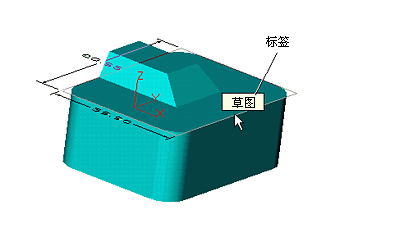

當創建新的實體時，就會生成標簽（類似名稱標簽）。當切換到標簽的時候，標簽就會隨著光標的移動而顯示，并突出強調實體。該命令不會記錄成撤消/重做事件。

命令行的“!CdPartRelabel”命令可用于分配新的唯一標簽到零件的各個面和邊--在面和邊擁有相同的標簽的情況下。通常這種情況不應該出現，但這種情況可能存在于使用歷史“封裝”命令的較舊的零件中。

切換顯示（3D）

視圖> 顯示（對象/零件/草圖級）

關閉顯示時，所有的重繪操作（動態查看、圖層管理器、重繪命令等）都會禁用。 在對較大模型操作時，可以使用該命令，由于在該模型中單一的重繪操作可能需要較長的時間。該命令不會記錄成撤消/重做事件。

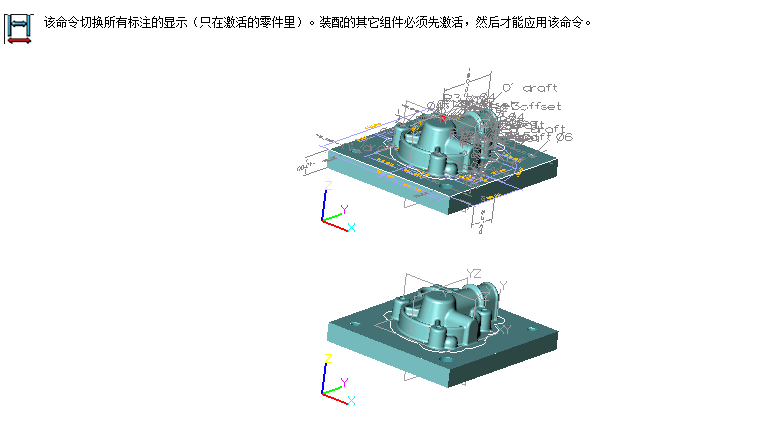

切換標注（Ctrl+D）（3D）

視圖 > 標注（零件/草圖/工程圖級）

切換外部基準面（3D/2D）

視圖(零件/草圖/CAM級)

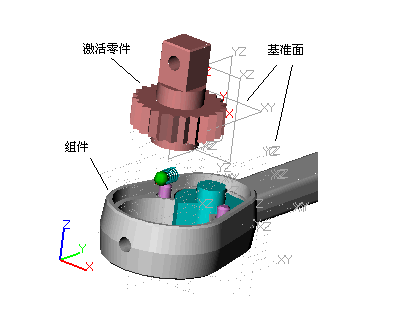

該命令切換位于激活的零件外部的基準面顯示（即裝配中的組件）。該命令利用虛線顯示外基準面，降低屏幕的雜亂度。

切換動態預覽(3D/2D)

視圖(零件/草圖/工程圖/CAM級)

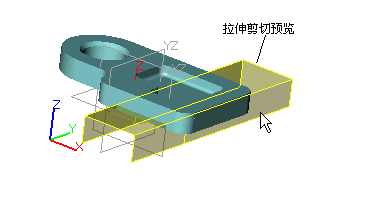

該命令用于切換預覽特征的顯示。對于一3D塊實體，如：大的點云和導入的STL數據，動態預覽會大幅度降低系統性能。

切換繪圖邊界(2D)

視圖>繪圖邊界(工程圖級)

在工程圖里開啟和關閉自動繪圖邊界。

切換本地基準面(3D)

 DA工具欄（零件級）

該命令切換本地基準面的顯示，包含插入基準面命令創建的基準面和XY、XZ和YZ基準面。該命令不能顯示/隱藏由參考零件所創建的外部基準面。

切換柵格(Ctrl+G) (2D)

 DA工具欄（草圖/工程圖級）

該命令切換草圖/工程圖柵格的顯示。有3個選擇：柵格關、柵格點、柵格線。組合鍵GRTL+G可以關閉柵格的顯示或返回到之前的柵格狀態（柵格點或柵格線狀態）。

切換線長界限(2D)

 插入 > 幾何體 > 直線（草圖/工程圖級）

該命令在草圖和工程圖下使用可以切換當前的連線限制設置。該圖標凹下時，則無法激活當前的連線限制。

切換約束顏色(2D)

 DA工具欄（草圖級）

該命令切換約束狀態顏色的顯示，并顯示約束狀態顏色表。

切換開放端點(2D)

DA工具欄（草圖級）

該命令切換開放端點的顯示，藍色矩形表示開放端點。

切換幾何構造(2D)

DA工具欄（草圖/工程圖級）

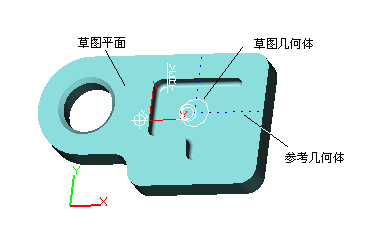

該命令用于切換幾何構造的顯示。開啟（按下）該圖標時，所有已創建的幾何體都會指定為構造幾何體。在草圖環境下，當求解了草圖但該構造幾何體尚被視為草圖輪廓的一部分時，可對幾何體進行評估。參見切換曲線類型。

切換標注名稱

視圖> 標注名稱（零件/草圖級）

利用該切換臨時改變所有標注的數值和名稱之間的顯示格式。這些名稱可用于構建驅動其它對象（如：草圖和零件）的方程式組 。

格式刷

 屬性 > 格式刷（工程圖級）

利用該按鈕將一個實體的格式屬性（線條顏色，線條寬度，線條樣式、文本字體、文本顏色等），復制給指定的實體。可以選擇點、線、視圖、標注、符號等實體。
