鼠標用法

中望3D系統采用普通三鍵式鼠標與用戶進行交互。新用戶應首先細讀和學習以下章節中的內容,并熟練掌握中望3D系統的協作技巧。


鼠標鍵布局

左鍵單擊 - 選取一個實體并添加到激活列表內。雙擊 - 選取一個實體,并自動調用一個缺省命令處理該實體。


中鍵單擊 - 接受激活列表(由單擊左鍵選定)并顯示一個處理該激活列表的缺省命令。


右鍵單擊(實體高亮顯示) - 選定實體并顯示一項處理功能菜單。單擊(實體未高亮顯示)- 顯示插入/創建實體以及其他不同選項的一個默認彈出菜單。


鼠標用于選擇

光標移至一個實體或者一項選項上,然后單擊左鍵將其選中。Ctrl+單擊左鍵,可以反選實體。單擊中鍵接受默認值,許多情況下也可以使用回車鍵。


鼠標用于編輯

對象編輯器提供了一種快速簡便執行許多常用編輯任務的方法。只需將光標移動到一個對象(例如曲線、文本或特征)上并將其選中,然后單擊右鍵顯示對象編輯器彈出菜單。該菜單包含了專門用于編輯對象類型的編輯命令。你可使用實體過濾器來篩選所需的對象類型。


用戶也可用雙擊鼠標左鍵將一個對象(例如草圖或曲線)激活,對其進行編輯或者修改。三鍵鼠標與中望3D對象編輯之間的交互關系如下:


想獲取對象編輯器彈出菜單里的各種命令,可使用幫助互動模式。當選擇菜單中的命令時,系統將顯示相應的幫助主題。


鼠標用于接受默認值

鼠標中鍵(例如:單擊鼠標中鍵)有多種用法。新命令(單擊鼠標中鍵) 有時可用于擴展提示程序。例如拉伸造型命令。第一條提示是“選擇輪廓或單擊中鍵增加一個新草圖”。這樣便可選取一個現有草圖。單擊鼠標中鍵可配合拉伸造型命令創建一個新草圖。


同樣,一個新命令(單擊鼠標中鍵) 也可用于接受一個默認值。此默認值將成為一個命令首次執行時的一個系統默認值。命令默認值會成為最后一次執行命令的參數值。通過單擊中鍵,同樣可在特征編輯期間用于保持提示的原始值。


當中望3D系統將一個數值自動顯示在文本輸入框里面時,該數值即是系統已經記錄的當前輸入值。某些情況下,例如邊圓角命令,該數值將作為默認值自動記錄下來。通過單擊中鍵,將應用該數值。需修改該數值時,可激活文本輸入框并輸入新數值,然后按回車鍵確認。



鼠標使用(點擊中鍵)&(回車鍵)

(單擊鼠標中鍵)和(回車鍵)的功能很相似。當文本輸入框處于非激活狀態或者處于激活但尚未有任何輸入的狀態下,回車鍵與單擊鼠標中鍵的作用相同。單擊鼠標中鍵和回車鍵也有各自不同的作用。

在文本輸入框應用默認值時,可單擊鼠標中鍵予以確認。在文本輸入框應用輸入值時,按下回車鍵予以確認。



 用戶可激活中望3D配置對話框通用選項卡里的“自動重復命令”項。這樣當按下回車鍵 或者單擊中鍵時,最后一道命令被自動重復執行。



如采用這種方法,在新文本添加到文本輸入框內之后,中望3D將保存最后的輸入內容(或者默認)。否則在開始輸入時,默認值將會立即丟失。



當在文本輸入框內輸入新文本時(或者中望3D動態回應系統臨時設置的一個數值),用戶應馬上按下回車鍵,從而替代默認值。至此,用戶便可單擊中鍵忽略臨時值而使用默認值。



鼠標用于輸入

當多個命令同時提示需輸入時,用戶可單擊鼠標右鍵。這樣,屏幕將顯示該命令提示項的輸入功能菜單。

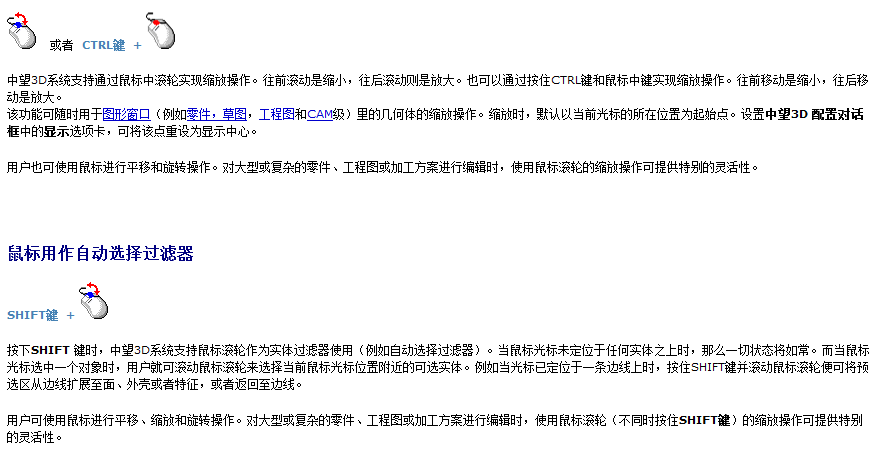

鼠標用于縮放


 注釋

在對工程圖級上的對象進行編輯時,實體將在光標通過其上方時自動選中。通過勾選2D選擇過濾器表內的清空選項,可禁用自動選擇功能。
