CAD創建和轉換面域的方法
返回CAD創建和轉換面域的方法
CAD中的面域是什么呢？其實是實體表面為一個沒有任何厚度二維實心的區域，它有實體模型的特性：含有邊和邊界內的信息，這些信息可以計算工程的屬性，例如重心、面積和慣性矩等。面域命令的執行有以下幾種方式：

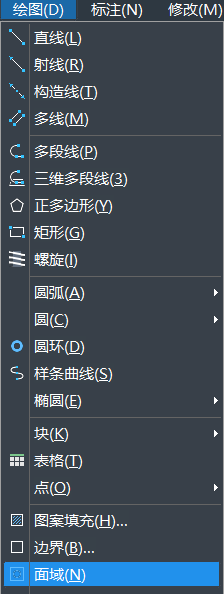

1.執行【繪圖】——【面域】命令；

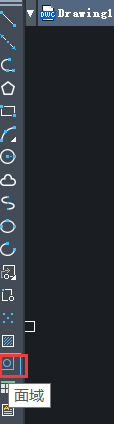

2.單擊左側繪圖工具欄中的面域選項；
3.在下方輸入REG或REGION命令然后按回車鍵就可以選擇對象了。
【轉換成面域】
面域是不能直接創建的，需要通過其他的閉合圖形進行轉換。激活【面域】這個命令后，只需選擇封閉圖形對象便可以將對象轉換為面域，比如圓形、正多邊形、矩形等。當閉合對象轉換成面域后，如果看上去并沒有明顯的變化，可以對其進行著色，這樣便可以區分開。
【提取面域】：【繪圖】——【邊界】

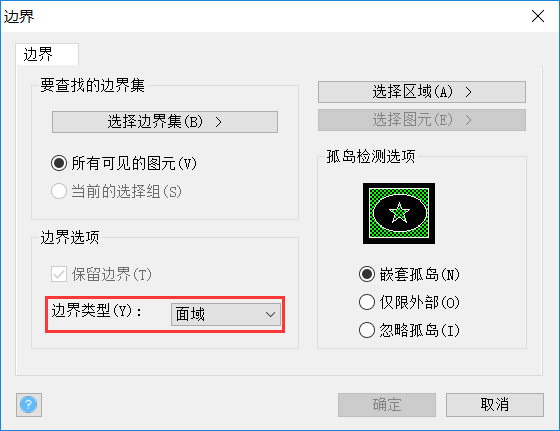

面域命令只能把單個閉合的對象由多個首尾相連的閉合區域轉換為面域。如果面域需要從多個相交對象中提取，則可以使用【邊界】命令，將【對象】類型設置為“面域”，如上圖所示。
