CAD中格式刷的使用

常見問題 2020-11-20 15:08:46 1008
返回

CAD中格式刷的使用


在CAD中，有時需要快速的建立一個通用的樣式應用到別的圖形上，這個時候就需要用到格式刷了。CAD中的格式刷即“MA”命令。MA命令全稱【MATCHPROP】（特征匹配），利用這個命令，可以節省時間。下面一起來看一下具體操作步驟：

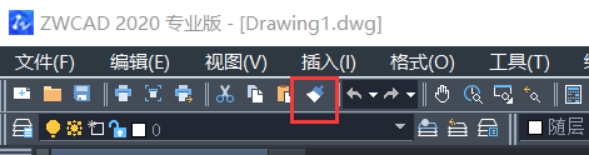

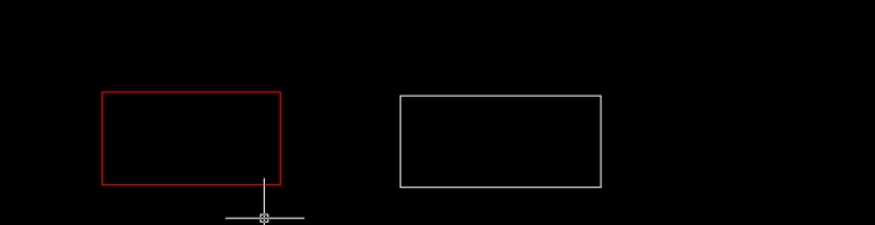

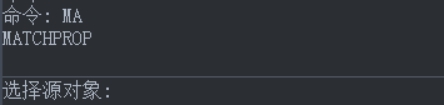

1.以下圖為例，我們要將紅色矩形的屬性套用到白色矩形上面。先在命令行中輸入【MA】，或者點擊上方選項卡中的按鈕：

CAD中格式刷的使用



CAD中格式刷的使用





CAD中格式刷的使用

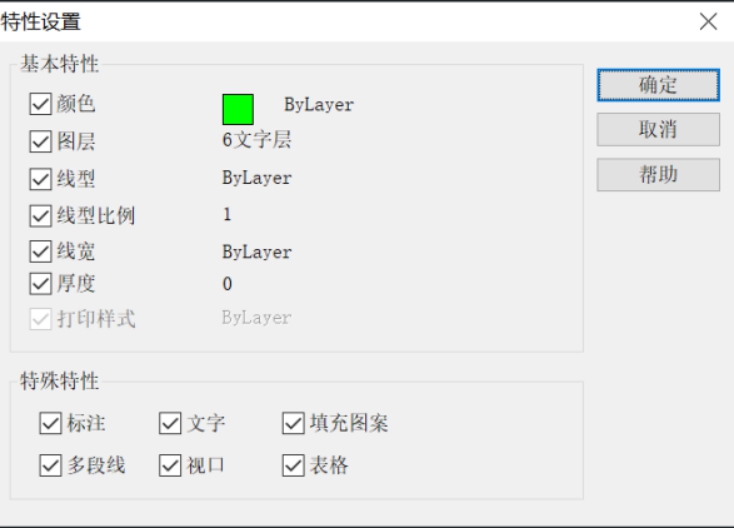

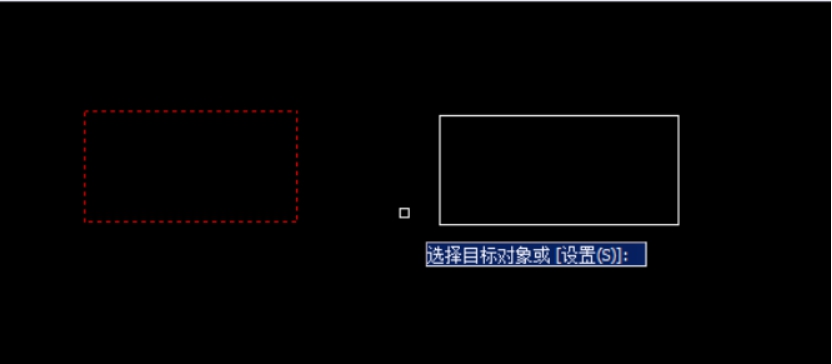

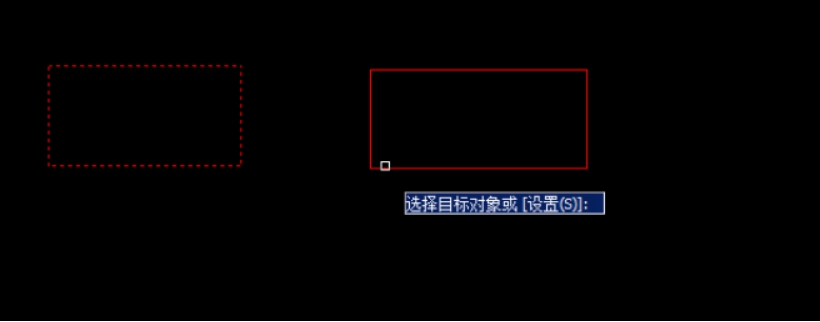

2.根據提示選擇紅色矩形為源對象，{如果要控制傳遞某些特性，可以輸入 s命令（設置）。在“特性設置”對話框中，清除不希望復制的項目（默認情況下所有項目都打開）}然后選擇白色矩形按ENTER鍵確認，這樣簡單操作后即可將格式等套用過去了，如下圖所示：

CAD中格式刷的使用

CAD中格式刷的使用





CAD中格式刷的使用



CAD中格式刷的使用



以上這個小技巧非常實用，相信大家很快就可以掌握，在CAD繪圖過程中根據實際情況使用格式刷，可以提高繪圖速度，希望大家有所收獲！
