CAD中使用雙線的技巧
返回CAD中使用雙線的技巧
在使用CAD軟件繪制圖形時，常常會用到雙線，那在CAD中如何使用雙線呢？接下來就給大家介紹一下在CAD中使用雙線的技巧，希望大家可以掌握！
1.首先打開CAD繪圖軟件，通過在模型空間繪圖區來進行下一步的操作，通過在命令行輸入快捷命令ML進行雙線繪制，快捷命令全稱如下圖所示。

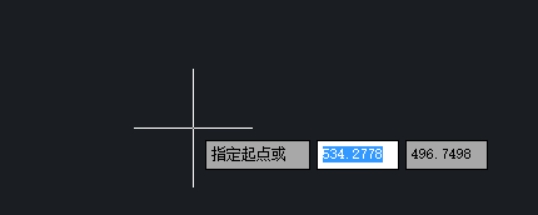

2.通過輸入命令按照提示指定第一點位置，如下圖。

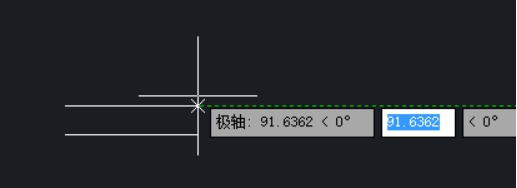

3.指定第二點完成雙線的繪制工作，如下圖所示。

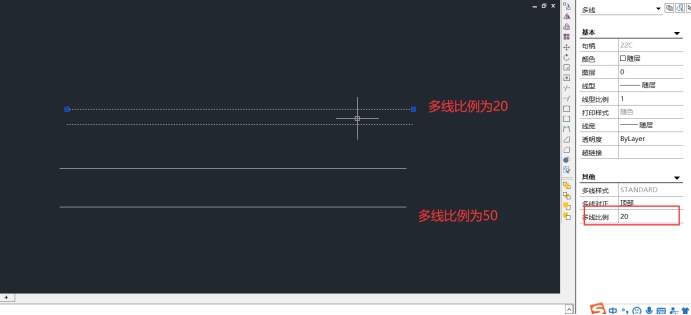

4.可以一直畫下去，也可以按esc鍵結束繪制，根據需要來決定即可，如果想設置多線比例，需要選中多線然后進行設置，設置完成以后，雙線會按照設置的比例自動更新。

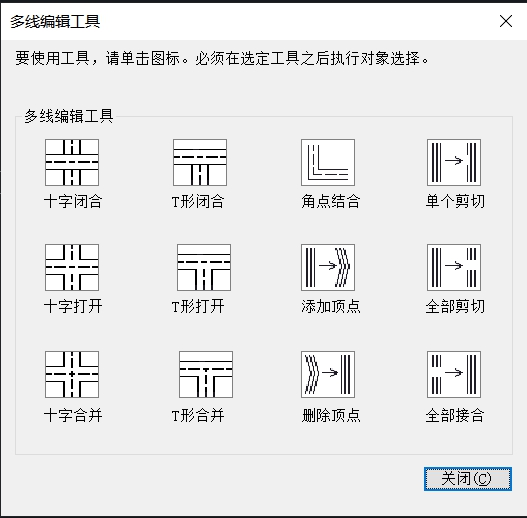

5. 除此之外，繪制好多線后，可以通過雙擊多線打開【多線編輯工具】對話框，如下圖所示有12種多線編輯工具，我們可以根據實際的繪圖需求來選擇工具運用。
以上就是在CAD中使用雙線的技巧，這個技巧非常實用，大家可以根據繪圖的實際要求進行操作。
