CAD如何設計規定長度的矩形

常見問題 2021-01-12 15:04:08 754
返回

普通矩形的繪制對熟練的人來說是十分簡單的。但是如果有規定的長度或其他要求的就相對有一些難度的，本文就給大家介紹如何設計有規定要求的矩形。

1.打開中望CAD軟件

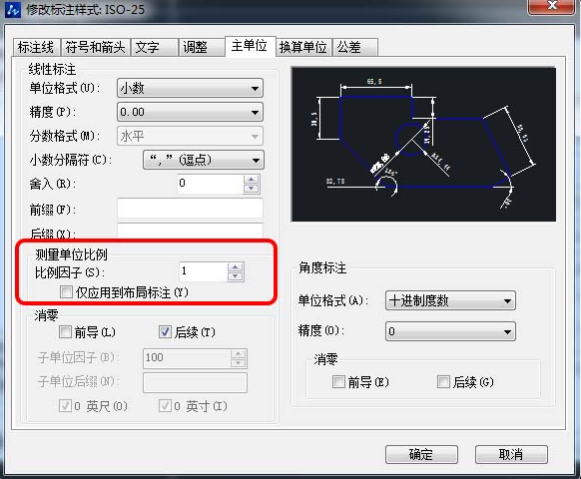

2.設置圖例，以200mm*100mm的矩形為例。首先確定圖紙的圖例，如果是1:1的圖紙，繪圖時輸入的長度就是實際長度，否則繪圖的尺寸就要按照實際尺寸/圖例的比例設置。這里設置圖例為1:1。

CAD如何設計規定長度的矩形

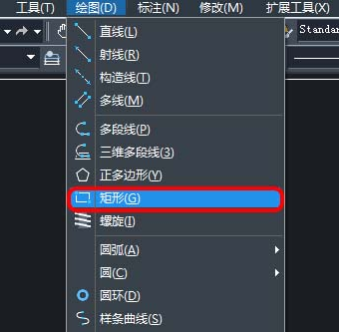

3. 然后可以通過點擊左邊工具欄的矩形命令按鈕，或者在上方的菜單欄里點擊【繪圖】，然后選擇【矩形】，還可以直接輸入矩形的快捷鍵rec然后回車找到矩形的CAD命令。

CAD如何設計規定長度的矩形

4.繪制規定規格的矩形有兩種方法：

方法一：輸入REC命令后，移動鼠標來確定矩形的頂點，然后輸入指令【:D】，來設置矩形的大小；

方法二：輸入REC命令后，移動鼠標來確定矩形的頂點，接著輸入指令【@200,100】，并按回車鍵確認。

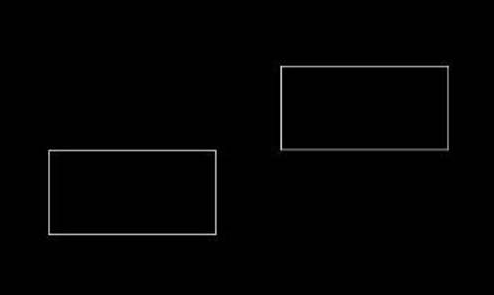

CAD如何設計規定長度的矩形

這樣一個固定規格的矩形就出來了！是不是很簡單呢，你學會了嗎？
