CAD使用多線段合成箭頭的技巧

常見問題 2021-01-19 10:46:25 828
返回

1.打開中望CAD軟件;

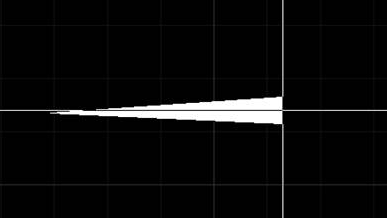

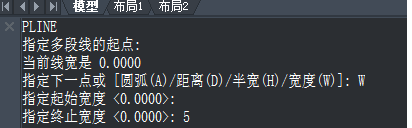

2.在命令行中輸入【PLINE】,根據命令行的提示,制定多段線的起點;再輸入【W】,指定箭頭的起始寬度為0,終止寬度為5(終止寬度就是箭頭最寬處的尺寸),之后再指定箭頭的長度,回車鍵確認完成后,一個箭頭就制作好了;

CAD使用多線段合成箭頭的技巧

CAD使用多線段合成箭頭的技巧

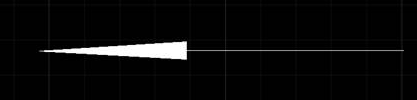

3.箭頭繪制完成后不要結束命令,再次輸入【W】,指定多線段起始寬度為0,終止寬度為0,再指定直線的長度,就可以制作出箭頭后方的直線;

CAD使用多線段合成箭頭的技巧

4.回車鍵確認完成后,帶線的箭頭就制作完成了。

CAD使用多線段合成箭頭的技巧
