在產品設計過程中，設計師需要計算產品的最終質量并給出相應的材料清單，而專業的三維CAD設計軟件能提供材料屬性工具以及豐富的材料屬性庫，支持設計師輕松完成相關操作。

中望3D新發布的2017版，提供了強大的材料屬性工具，能全面滿足設計師們的日常工作需求，同時新增材料庫的導入導出功能，幫助設計師們定制專用材料庫，下面我們一起來看看這個功能吧！

一、制作零件材料屬性

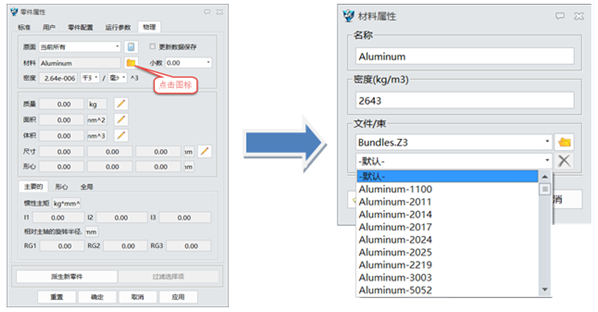

從工具選項卡進入“零件屬性”選項，彈出零件屬性彈窗，如圖1所示，點擊材料庫圖標，彈出材料屬性彈窗，從文件/束中選擇材料或者自定義材料名稱和密度，并點擊確定，這樣即完成了零件材料屬性制作，整個過程的操作都非常簡單方便。

圖1 零件屬性界面

二、材料庫的自定義及導入導出

中望3D 2017版還支持自定義材料庫并進行共享，設計師可以擁有自己的專用材料庫，我們來看看如何操作：

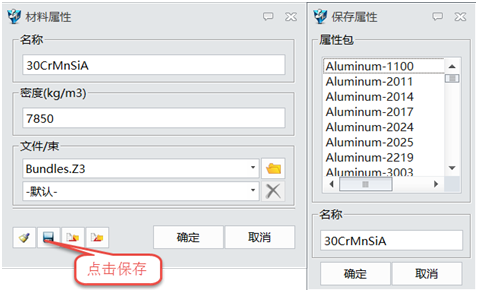

當需要自定義的材料較少時，可以直接在“材料屬性”彈窗中點擊保存，生成“保存屬性”彈窗，然后點擊確定即可，如圖2所示。

圖2 自定義材料操作

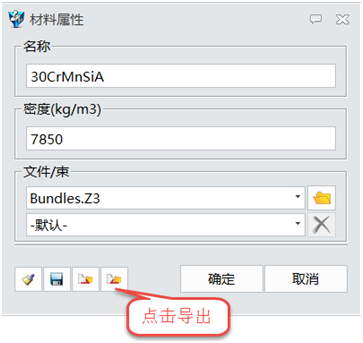

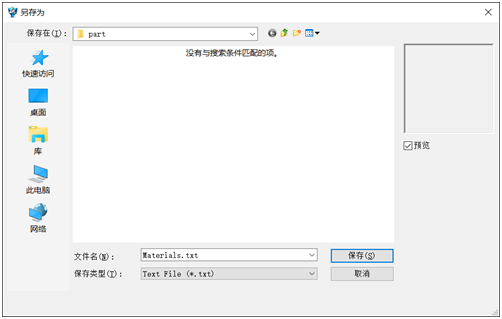

當需要自定義的材料較多時，可以在“材料屬性”彈窗中點擊導出（圖3），生成名稱為materials.txt的文件，如圖4所示；

圖3 材料屬性

圖4 生成文件

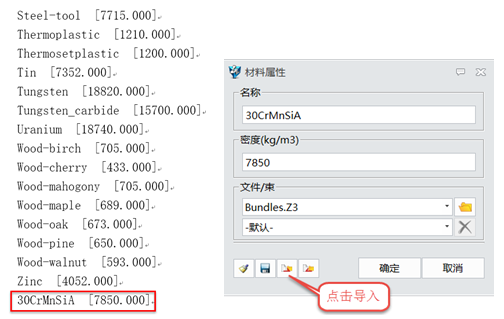

打開該文件，按文檔中其它材料的格式編輯新材料屬性，并保存，然后回到“材料屬性”彈窗，點擊導入修改后的materials.txt文件，點擊確定，這樣就完成了材料庫的自定義，如圖5所示；通過共享materials.txt文件，我們也能實現材料庫的共享。

圖5 導入文件完成材料庫自定義

三、材料庫的分類管理

當材料庫內材料數量較多時，所有材料放在同一個文件包會影響材料檢索選擇，下面而通過對自定義材料庫進行分類管理，能很好的解決這一問題。

首先復制前面產生的materials.txt文件，重命名為“結構鋼.txt”，打開文件，刪除多余材料，只保留30CrMnSiA，點擊保存;

來到D:Program Files\WSOFT\W3D 2017(x64) esource 文件夾，找到Bundles.Z3文件，復制一個副本，重命名為“結構鋼.Z3”;

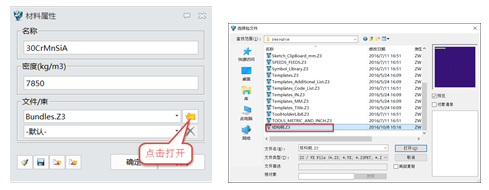

回到“材料屬性”彈窗，點擊打開文件/束，來到D:Program Files\WSOFT\W3D 2017(x64) esource 文件夾，選擇結構鋼.Z3，點擊打開，完成結構鋼族文件包的創建如圖6所示；

圖6 創建結構鋼族文件包

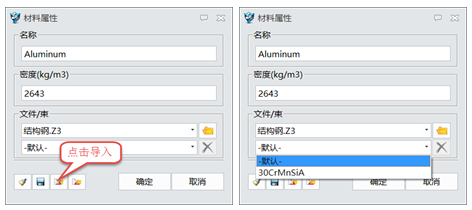

接著在結構鋼.Z3文件/束下點擊導入結構鋼.txt文件，點擊確定，完成材料庫的分類管理，如圖7所示，其余的類別則按相同方法完成即可。

圖7 材料庫分類管理

以上即是中望3D2017版中材料屬性工具的改進情況，該功能的強化，能幫助設計輕松定義零件材料屬性和定制專用材料庫，讓設計工作更輕松，更高效。
