中望CAD 2018：塊編輯器功能讓設計師修改塊變得更簡單
返回設計師在制圖過程中，有時需要在圖紙中插入某些特殊符號，此時絕大多數的設計師會選擇運用圖塊功能。利用圖塊繪圖，設計師可以有效地提高作圖效率與繪圖質量。而這也是繪制復雜圖形的重要組成部分。
通過修改圖塊可以為繪圖工作帶來較大的便捷，但是當遇到一些非統一比例縮放的塊時，REFEDIT是無法運行的。此時，借助中望CAD2018的塊編輯器的功能，就可以很好的解決這個問題。

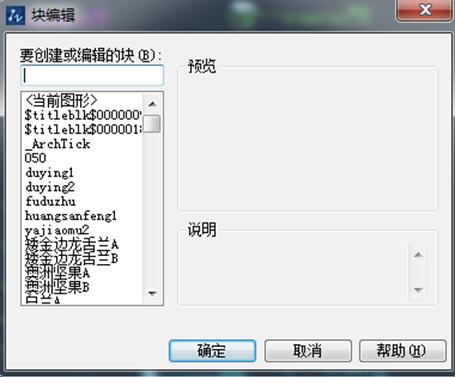

打開一張圖紙，輸入命令“BEDIT”，軟件彈出如下對話框。

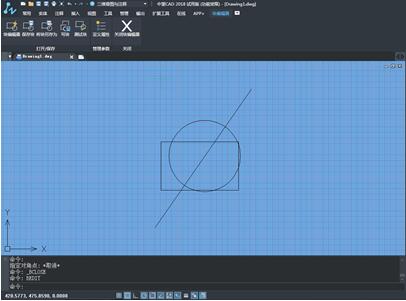

如果是圖紙中存在塊，列表中則會列出所有塊的名稱，設計師選擇需要編輯的塊，然后點擊【確定】，進入以下界面。

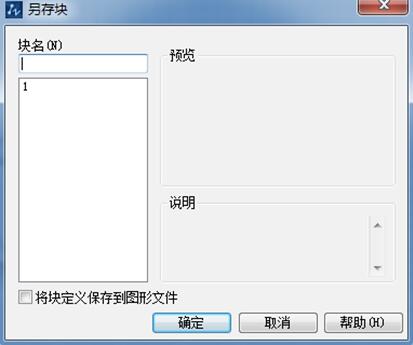

在塊編輯器中，設計師可以進行“保存塊”、“另存塊”等操作，此時點擊“將塊另存為”，輸入一個新的塊名，即可在圖紙中插入一個修改后的塊。
設計師在繪圖過程，也常遇到部分塊是不能在位編輯的，并會出現如下的提示：“無法 REFEDIT 非統一比例縮放的塊”。對此，中望CAD2018中的塊編輯器也可以很好地解決這個問題。

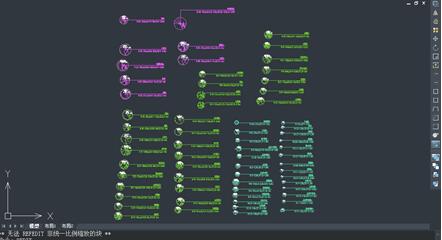

如下所示，該圖紙中如果使用refedit命令去編輯塊，系統會有錯誤提示。

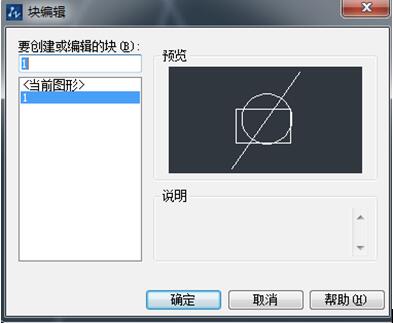

但是輸入命令“BEDIT”，所有的塊名都會顯示在對話框中，設計師也都可以進行編輯。
中望CAD2018的塊編輯器，解決了許多設計師在圖塊編輯過程中會遇到的常見問題，讓繪圖效率得到提高。
