最近，中望軟件推出了一款制圖設計軟件中望CAD2015。作為一名CAD行業從業人員，我對任何技術領先且能夠幫助解決設計問題的軟件都十分感興趣，因此我對這款中望CAD2015進行了較為全面深入的應用體驗，重點評測其新開發的功能，包括Unicode，Google地球，掃掠和放樣，超級填充，參考管理器，及新的用戶界面。

中望CAD2015是一個高性價比、輕量級的CAD平臺，有著無縫的.dwg兼容性和繪圖、建模設計功能，中望CAD+包含成熟的AutoCAD所擁有的相當數量的功能，價格比AutoCAD LT版便宜幾百美元，并且對硬件配置要求不高，從下面的系統要求可見:

操作系統：Windows XP SP2/SP3, Vista 7/8,Windows 2003/2008系統

處理器：Intel RCore^TM2 Duo或AMDRAthlon^TM X2 CPU或更高版本

顯卡內存：推薦1GB

顯示器：最低1024×768顯示屏，真彩色; 128MB推薦

硬盤：1.5GB可用磁盤空間上，C盤擁有1GB的可用空間

定點設備：鼠標，軌跡球或其他設備

DVD-ROM：任何速度（僅用于安裝）

下面開始對中望CAD+2015的新功能進行測試。

一、更簡潔的UI

之前從未使用過中望CAD軟件，因此我認為最先評測的當屬用戶界面，它有助于我熟悉如何使用軟件的結構和運作。如圖1所示，UI布局類似于AutoCAD軟件。

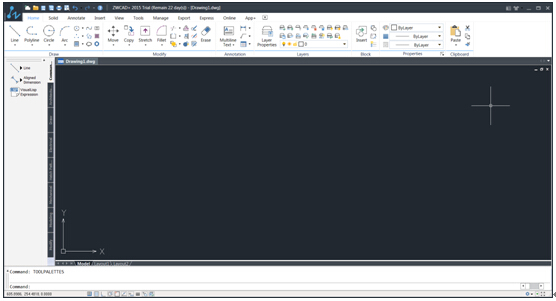

    圖1 中望CAD+ 2015的用戶界面

中望CAD界面的布局會有一個干凈的外觀，沒有雜亂的東西。如大家熟悉的ribbon界面，工具選項板及模型/布局選項卡等常用的基本功能命令都在那里，我很容易找到。

中望CAD+的界面還包括空間開關設置，用戶可切換到經典模式，將顯示下拉菜單和工具欄以取代Ribbon，就像以前版本的AutoCAD。當然，我也可以根據自己的喜好自定義設置。

二、強大的Unicode

在跨國環境中的設計和協作變得越來越普遍，從中望CAD到中望CAD,內核性能上有一個很大的提升，Unicode讓所有設計數據在不同的語言之間進行精確交換。

當我明白跨語言有效溝通的重要性時，我花了一點時間去了解什么是Unicode。畢竟，我們這些在講英語的人（在這臺計算機最初設計的人）并不知道那些不寫羅馬語言的人的困難。Unicode是一個字符編碼標準，類似于ASCII，但無所不包。ASCII和Unicode確定了各個字符文本文件，網頁，以及其他文件的表示方式。 但是ASCII字符集只能代表94字符和標點符號的英語。相比之下，Unicode（簡稱通用字符編碼）支持許多語言的所有字符，如埃塞俄比亞文和切諾基文，以及從右到左的句子。

在中望CAD2015，Unicode的作用在用戶界面，如菜單欄，對話框中和文件名中得到了體現。

三、支持Google地球

中望CAD2015允許我直接從Google地球中導入快照，并把這些設計放在地圖上，從而讓我看到設計作品在現實世界中的真實樣子。以下是我具體的操作步驟：在功能區的工具Google地球選項卡中，點擊“導入”，打開了對話框（見圖2）：

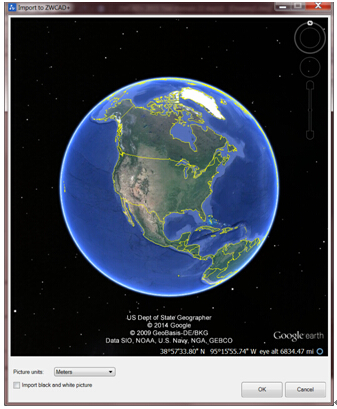

    圖2 在中望CAD 2015中出現的谷歌地球

接下來我放大了我們?cè)鹤幽厦娴拈_(kāi)放綠地，然后迅速地用等距模式畫了一個花園棚，填充了護墻板，屋頂和顏色，再把它放置在地圖的右邊，得到真實的效果（見圖3）。這讓我知道怎樣更好地設計我們的花園，保證大小和間距都是最合適的。

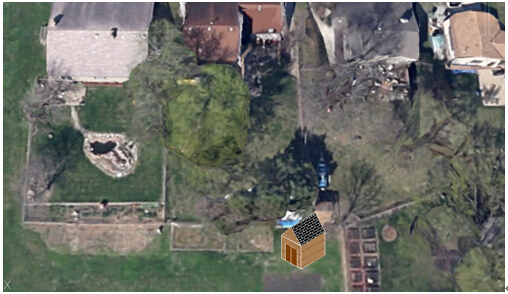

    圖3 花園棚放到我家院子的一角

四、2D圖形轉換成3D模型

掃掠和放樣命令是中望CAD 2015新增的功能，可以使用2D對象來創建3D對象。我畫了一個圈，用來掃掠這個對象。接下來，我畫了一個弧形作為我的掃掠路徑（見圖4）。

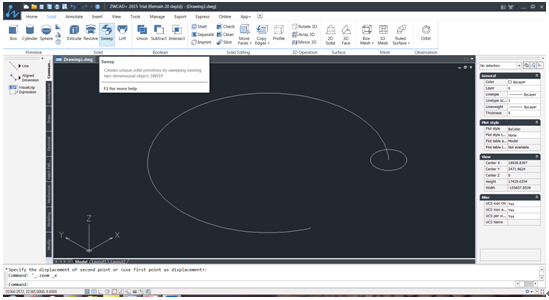

    圖4 沿弧圈開始掃掠命令

輸入掃掠命令后，我選擇這個圓作為對象，以掃弧作為我的行進路徑。這時，中望CAD就自動創建了3D對象（見圖5）。

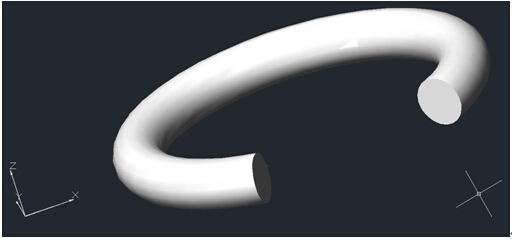

    圖5 已完成的掃掠

為了測試放樣命令，我決定創建一個雨傘頂部。在二維平面圖中，我畫了一個圈，代表傘的頂部，多邊形構成傘的外邊緣。雖然這兩個對象是在平面圖中繪制的，但它們具有相同的Z軸，所以我需要切換到左視圖。緊接著我選擇了圓（傘頂部）并且移動它以設置傘的高度，然后運行放樣命令：選擇頂圈作為第一橫截面，多邊形作為第二橫截面。為了控制放樣的效果，我選擇“設置”進入放樣命令的設置對話框（見圖6）。

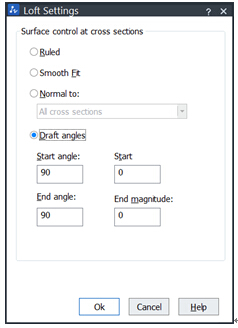

    圖6 對話框中的放樣設置

在對話框中，我可以在截面選擇面控制：直紋，平滑度，法線指向，或拔模斜度。直紋和平滑度沒有參數，所以它們直接創建固體表面?！罢！敝傅氖俏覐南吕斜碇腥∑錂M截面的固體表面是正常的（成直角）；拔模斜度給我的最大的控制，參數設置開始和結束的角度和大小，所以我用這個選項（見圖7所示）。

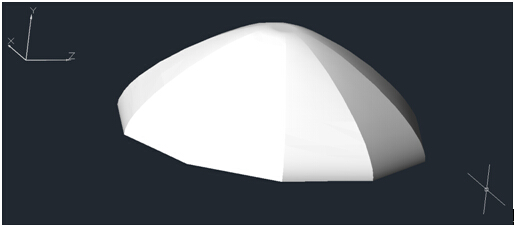

    圖7 完成的放樣對象

五、超級填充

在PAT文件中，使用預定義填充樣式。中望CAD2015新的超級填充命令功能遠遠超過正常的填充命令，新命令填充封閉區域是由塊，外部引用或光柵圖像組成。

為了測試它的實際效果，我下載了一個石紋圖片（填充地板）和木紋的圖像來模擬桌面（見圖8）。

    圖8 超級填充的木紋桌子和石紋地板

對于第一次嘗試，填充出來的效果還算不錯。后面經過更多的參考材料和實踐操作，我認為超級填充在演示添加自定義圖像和紋理中會成為一個強大的工具。

六、管理外部引用的文件

我們可能經常會收到一個嵌入了多個外部參照的CAD文件，但往往打開之后發現外部引用的文件的鏈接已經被破壞了，導致圖紙顯示不正確。

中望CAD參考管理命令可以讓我有效地管理這些外部引用的文件，包括外部參考圖紙、光柵圖像和字體。（見圖9）參考管理器對話框列出參考信息，我根本不需要打開圖紙就可以編輯這些信息。更新多個引用的路徑和選擇我需要更新的參照一樣簡單，點擊“編輯選擇的路徑”，然后瀏覽到相應的文件夾或驅動器就可以了。

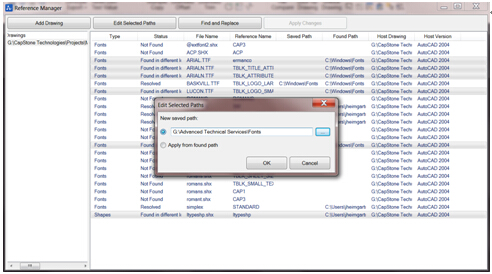

    圖9 參照管理器管理路徑

小結：

中望CAD的價格更加合理，安裝方便，對運行的硬件配置要求低，更重要的具備了與AutoCAD相當?shù)脑O(shè)計功能，2015版本新增的許多新功能無疑大幅度提升了軟件繪制和處理圖紙的能力，絕對是物超所值。
