如果有人問你在中望中有CAD多少個A開頭的命令，你能給出一個準確的答案嗎?

最近我查了一下A開頭的命令一共有83個，你可能會發現很難區分它們之間的區別，更不用說知道如何使用這些命令了。

不用擔心，從這篇文章開始，我將與你分享一系列，最常用CAD命令(按字母順序) 如何使用的文章。換句話說，在24天內，你就有可能掌握CAD的常用命令，這些命令對你的日常工作非常重要。

下面是5個以A開頭的常用命令和系統變量。

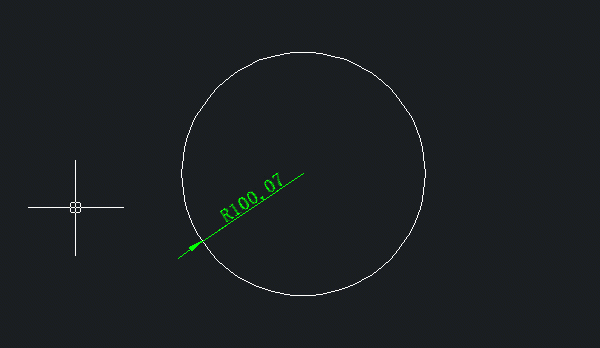

AIDIMFLIPARROW（翻轉箭頭）

當你希望標注的箭頭顯示更清晰明了，翻轉箭頭命令可以快速翻轉它們。此命令適用于以下7種尺寸標注:對齊標注、角度標注、弧長標注、直徑標注、半徑標注、折彎標注和線性標注。

操作步驟:

1. 在命令欄輸入：aid。

2. 選擇要調整的尺寸箭頭。

3. 回車。

你學會了嗎？

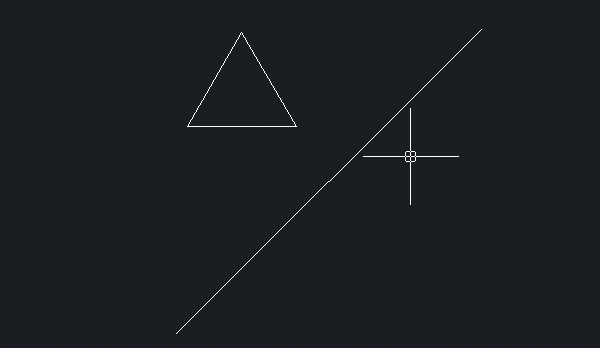

ALIGN（對齊）

當你需要旋轉并對齊一個實體，特別是一個大型復雜的實體要和其他實體對齊時，可以使用對齊命令。

步驟:

1. 在命令欄輸入：al。

2. 選擇一個或多個實體作為源對象，回車。

3. 指定源對象上的第一個源點。

4. 指定目標對象上的第一個目標點(源對象要與之對齊的目標點)。

5. 如果需要，繼續按照上面的方法，指定第二對源和目標點，最多可以設置三對這樣的點。

6. 最后決定是否根據目標點縮放源對象，回車。這樣源對象就會和目標對象對齊。

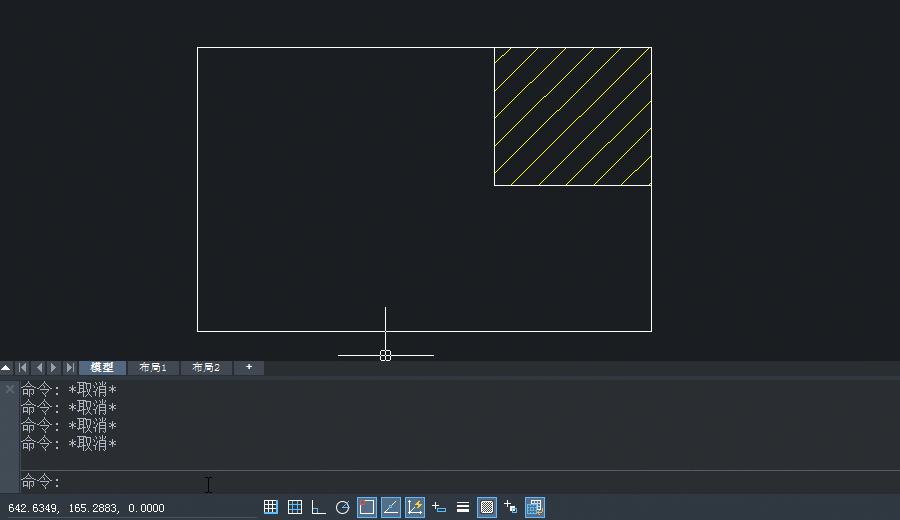

AREA（面積）

面積命令可以計算一個或多個獨立對象的面積和周長，當對象為不規則團案時，用此命令就非常的方便。

步驟:

1. 在命令欄輸入：area。

2. 選擇一個對象或指定一個對象的邊界，然后，區域和周長將出現在命令行中，還可以在命令行中輸入“a”或“s”來增加或減少要計算的對象。

下面的例子展示了兩種方法(通過指定邊界、通過添加和減去)來計算空心不規則多邊形的面積。

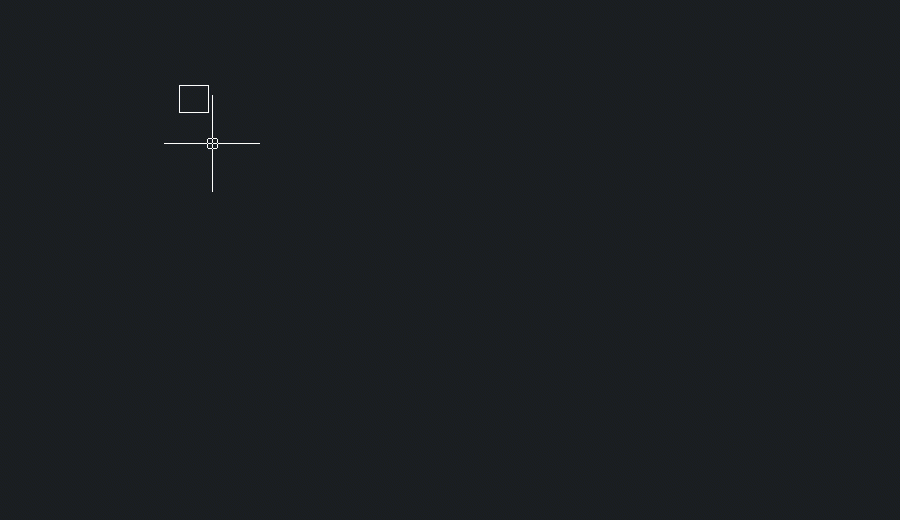

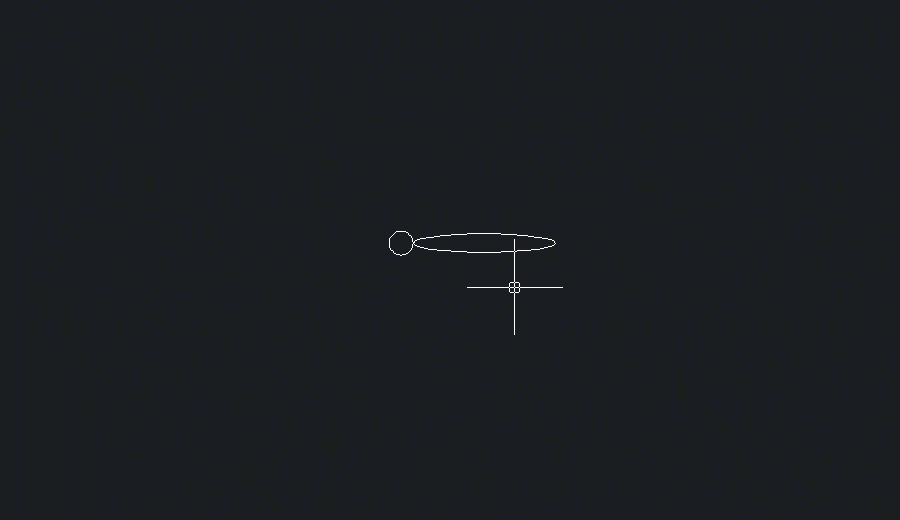

ARRAY（陣列）

陣列命令包括矩形陣列和環形標陣列兩種。它可以幫助你快速地以一種對齊的方式繪制一批對象。例如，在教室里畫等距的桌子時，可以使用矩形陣列進行繪制。同樣地，你可以利用環形標陣列畫出圍繞圓桌等距放置的椅子。

操作步驟(矩形陣列):

1. 選擇要陣列的對象。

2. 在命令欄輸入：ar。

3. 選擇矩形陣列。

4. 定義列和行數(非零整數)。

5. 設置列(列偏移量)和行(行偏移量)之間的距離。

按確定后，軟件就會按照設置的內容復制對象，并將其排列成矩形的形狀。

操作步驟(環形陣列):

1. 選擇要陣列的對象。

2. 在命令欄輸入：ar。

3. 選擇環形陣列。

4. 定義中心點。

5. 設置要陣列的總數和角度。

按確定后，你會得到一組圍繞一個特定的點排列的對象。

ATTMODE

這是一個控制屬性塊的屬性是否可見的系統變量。你可以使用它來查找塊的隱藏屬性。

操作步驟(環形陣列):

1.    在命令欄輸入：attmode，

2.    輸入值“0”隱藏所有屬性。

3.    輸入值“1”以保持屬性的當前可見性。

4.    輸入值“2”來顯示所有的屬性。

以上是第一次分享的全部?jī)?nèi)容，這無疑是你CAD之旅的一個良好開端。“B” 開頭的命令很快上新，下期見！
