在我們的上一篇文章中，你已經知道如何使用以A開頭的CAD命令，現在我們來看B!

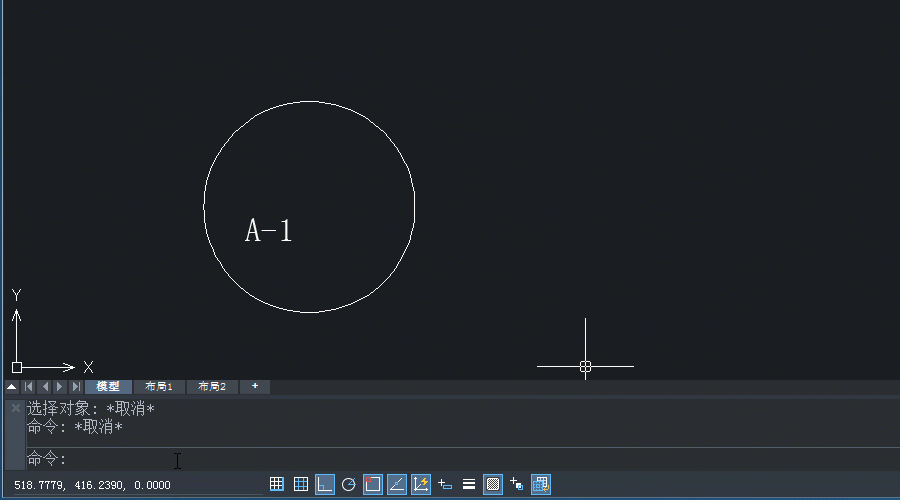

BLOCK（塊）

顧名思義，該命令用于創建塊。塊是由幾個獨立對象組成的一個組合，可以方便地創建和使用對象的不同組合。

步驟:

1. 畫出要包含在塊中的幾何實體。

2. 選擇要包含在塊中的所有對象。

3. 在命令欄中輸入:block，回車。

4. 定義名稱。

5. 定義基點，即塊的插入點。

6. 定義行為(通?？梢允褂媚J(rèn)的“允許分解”選項)。

在創建塊并保存繪圖之后，您可以在設計中心打開它，或者將它添加到工具面板中以供以后訪問和使用。

小貼士:

1. 不要跳過第4步，否則無法創建塊。

2. 命名塊的規則是由系統變量EXTNAMES定義的。當系統變量為1時，塊名稱最多可以由255個字符組成，其中可以是字母、數字和空格。

3. 同一圖紙中的塊名稱應該始終是一個且只有一個。如果一個塊是以現有塊命名的，那么它將替代先前存在的塊。

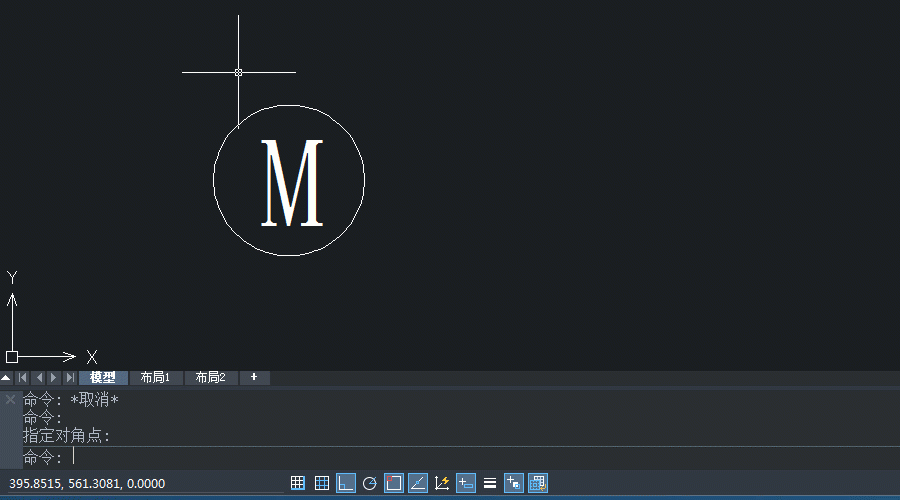

BATTMAN（塊屬性編輯器）

輸入此命令后，將彈出塊屬性管理器，允許您管理和編輯屬性塊的屬性、文本和屬性。

注意:當圖紙中沒有屬性塊時，軟件會彈出當前圖形中沒有屬性塊的警告。

繼續閱讀，看下塊編輯命令如何幫助你解決這個問題!

BEDIT(塊編輯)

有時您可能希望修改已經創建的塊。塊編輯命令可以幫你在塊編輯器中輕松地編輯它們。

步驟:

1. 在命令欄中輸入：bedit，回車。

2. 將出現“塊編輯”對話框。

3. 從列表中選擇一個塊名。

然后可以在塊編輯器中編輯選定的塊。例如，可以定義塊的屬性以避免在使用BATTMAN命令時提到的問題。

小貼士:

1. 可以通過雙擊繪制區域中的任意塊，打開“塊編輯”對話框。

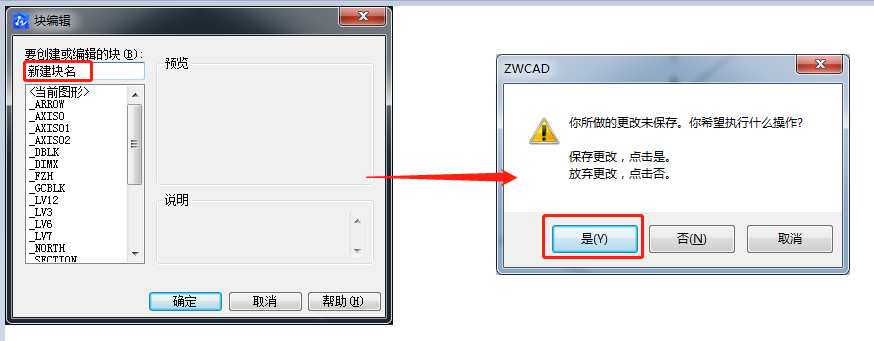

2. 還可以在“塊編輯”對話框中輸入一個新的塊名稱，并在塊編輯器中創建對象來定義一個新的塊。關閉塊編輯器時根據提示點“是”，即可以保存這個新創建的塊。

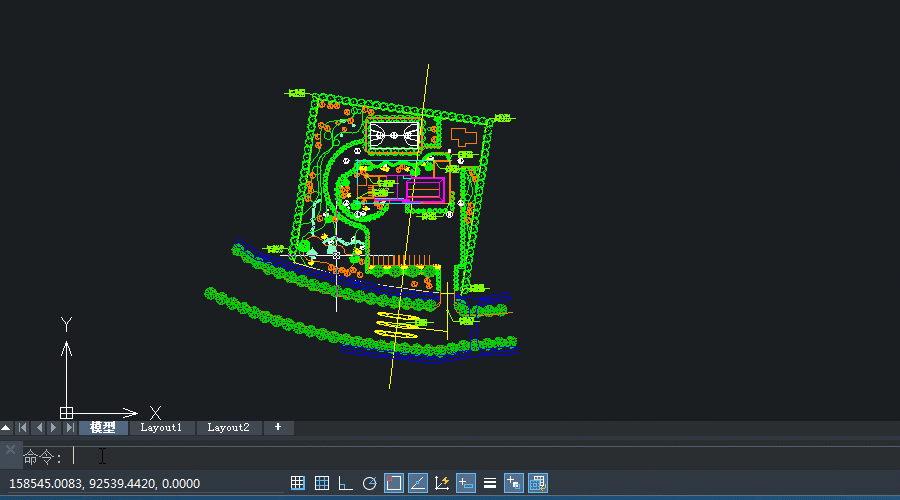

BMPOUT

如果你想把圖紙另存成圖片，嘗試使用BMPOUT命令以位圖BMP格式保存，因?yàn)檫@種文件格式存儲了圖像中每個像素的顏色數據，沒有任何壓縮，可以獲得更好的顯示結果。

步驟:

1.在命令欄中輸入：bmpout，回車。

2.輸入文件名。

3.指定保存路徑,并點“保存”按鈕。

4.選擇要以.bmp格式保存的對象。

然后可以創建包含所選對象的BMP文件，這些對象的分辨率比JPG文件更高。

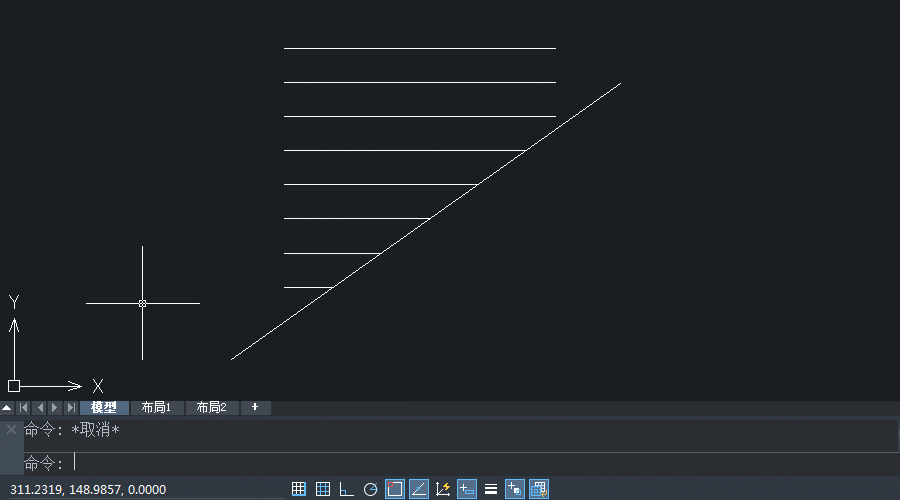

BREAK(打斷)

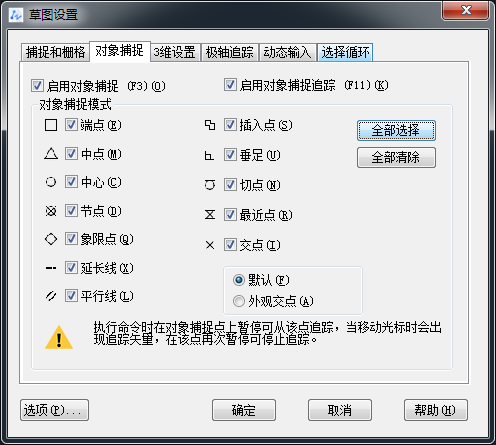

在設計圖中繪制U形樓梯時，使用此命令是非常必要的!它對繪制電路圖也很有用。為了更快地選擇打斷點，建議首先修改一些設置。鼠標放到底部狀態欄的“對象捕捉”圖標上, 點擊右鍵選擇“設置”，打開“草圖設置”對話框，選擇這里的所有選項，如下圖所示。

步驟:

1.在命令欄中輸入：break，回車。

2.單擊要被打斷的對象(在默認情況下單擊的地方是第一個打斷點)。

3.如果需要，輸入“first”或簡單地輸入“f”，按Enter，然后單擊所選實體的第一個斷點。

4.單擊選定實體上的第二個斷點。

然后這兩個斷點之間的部分將被切斷。

打斷后還可以配合BREAKLINE命令插入折斷線

小貼士:

1. 當其中一個斷點不在所選實體上時，實體上離此斷點最近的點將自動選擇為其中一個斷點。

2. 當兩個斷點相同時，可以在不刪除任何部分的情況下分割實體。要實現這一點，只需在選擇第二個斷點時輸入“@”并按Enter。

3. 但是，上述方法并不適用于圓。如果你想打破一個圓，你必須選擇兩個不同的斷點。

這次就到這里吧!一定要定期練習和復習，下次再和大家見面!
