產品簡介
一款基于中望CAD圖形平臺開發的汽車線束軟件。以前沿的線束設計理念為指引，結合國內外眾多優秀線束工程師和軟件工程師的豐富經驗，用先進的線束對象概念服務于汽車線束圖紙?jiān)O(shè)計和圖紙分析

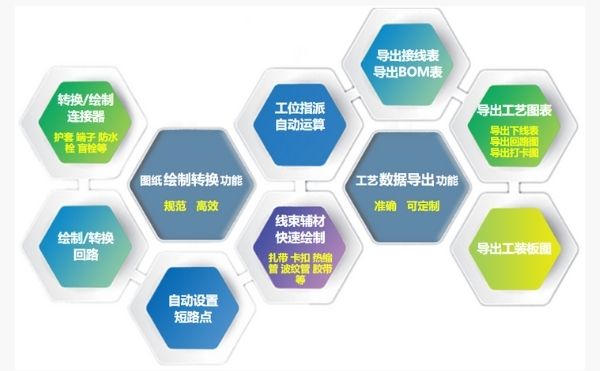

產品亮點

1、新圖繪制

新圖紙的繪制支持將圖塊數據錄入中線數據庫中繪制新圖時調用，也支持使用圖庫管理功能調用本地的圖塊數據進行新圖紙的繪制觀看演示視頻

2、轉換連接器

無中線基礎數據庫支持時，中線CAD軟件可以從圖紙中快速提取連接器信息、自動生成端位。軟件提供的多種針對性轉換工具，支持快速、準確、規范的轉換圖紙。 有中線基礎數據庫支持時，軟件可以直接從數據庫中調取連接器圖紙及信息。數據庫包括護套及其適配的端子、防水栓、盲栓、附件等工藝信息。觀看演示視頻

3、轉換回路

可將主機廠線束圖紙回路信息快速轉換成自己的企業標準格式。中線CAD提供5種回路畫法的轉換，方便工程人員快速轉換回路，規范圖紙。為后續數據的處理提供依據，既能保證回路不重復，又能保證繪制回路一致性和規范性。應用快速標注長度、插入分支點功能，為后期計算電線長度提供理論依據。觀看演示視頻

4、自動設置短路點

軟件突破傳統人工定義短路點位置的方式，可以快速推薦線束圖紙中需要短路的線號，并智能推薦最合理的短路點位置，自動匹配短路點壓接件、輔助、剝皮長度等工藝數據，完成最優化設計方案；即大大縮短查找待短路線號的時間，避免遺漏短路點；也可以最優化的節約電線材料，降低生產成本。觀看演示視頻

5、線束輔材快速繪制

線束輔材快速繪制包含匹配孔位，匹配護套余量，匹配剝皮余量，匹配防水栓，匹配端子，設置護套線、絞線，設置汽車線束中各類包扎材料、定位裝置等。既能快速繪圖，又能保證圖紙的規范化、標準化,并可直接統計到產品BOM內。其中匹配護套余量，匹配剝皮余量，匹配防水栓，匹配端子的功能也可通過中線基礎數據庫匹配。觀看演示視頻

6、工位指派，自動運算

完成工位指派后，符合中線CAD數據導出需求的線束圖紙就已繪制完成。軟件將自動計算每一根回路的截線長度、讀取圖紙信息，生成各種工藝信息 當線束設計有變更時，只需在線束圖紙中修改變更處，軟件會自動重新運算，用戶只需在導出一次工藝圖表即可。觀看演示視頻

7、導出接線表，導出BOM表

一鍵導出生產所需的下線工藝卡，方便生產作業，一目了然； 根據數據源快速統計和匯總物料信息，準確快速的生成BOM，可以將BOM導出到EXCEL表格，也可以將BOM導出到當前圖紙中。大大提高工作效率并減少了工作失誤；觀看演示視頻

8、導出工藝圖表

導出短路工藝卡、短路工藝圖示，并可以根據工藝所需進行調整； 導出裁線工藝卡、導出預裝圖、預裝工藝卡,也可定制導出其他工藝數據圖表。觀看演示視頻

9、導出工裝板圖

中線CAD可以快速導出1:1的工裝板圖，并可自由調配各支線、插件的位置。節省了大量的時間提高了工作效率。觀看演示視頻

了解更多關于中線CAD
