CAD如何在保持圓形形狀不變的情況下給圓形添加網格

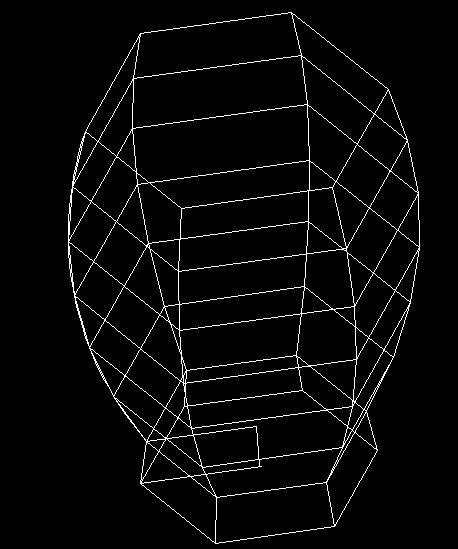

返回旋轉網格命令【REVSURE】是CAD中建立三維圖形常用的命令，旋轉網格指的是繞指定的軸旋轉對象創建的網格，其中旋轉的對象可以是直線、圓弧、圓、二維多段線等曲線。下圖就是一段多段線執行旋轉網格命令后得到的效果，卻發現得到的圖形不是圓柱的樣子，而是一個六邊形。這是怎么回事呢？要如何解決呢？本文將為你揭曉答案。
1.這是由于旋轉網格線框密度設置過低所導致的；
2.線框密度設置的默認值是6，即旋轉6次就要填滿360度。如果想要呈現圓柱的性轉，我們可以增強線框密度；
3.輸入命令符【surftab1】和【surftab2】密度都會被改成36或其他更大的數字，然后在執行旋轉網格命令，一個圓柱形的圖形就完成了！你學會了嗎？
