CAD如何修改導入PDF圖形尺寸

在CAD設計流程中，導入PDF作為參考底圖后，常常需要根據實際尺寸進行調整。然而，直接導入的PDF圖形往往存在比例失調問題，例如建筑平面圖中的墻體長度與實際標注不符，機械零件圖的尺寸與設計要求存在偏差等。若不及時修正尺寸，將嚴重影響后續繪圖的準確性。掌握PDF圖形尺寸修改技巧，能確保導入的參考底圖與實際設計標準一致，提升工作效率與質量。以下將詳細介紹CAD中修改導入PDF圖形尺寸的具體方法。

問題描述：

PDF導入CAD后可能會經過一定比例縮放，導入的圖紙真實比例很難確定，如何將其調整為1：1的圖形比例？

步驟指引：

取PDF圖片中某個圖形的長度，繪制其真實長度的直線;

點擊菜單【修改-三維作-對齊】（【ALIGN】命令），選擇PDF圖形，PDF圖形點位和真實長度直線進行對齊，從而對PDF進行縮放，圖形符合實際尺寸。操作步驟參考如下。

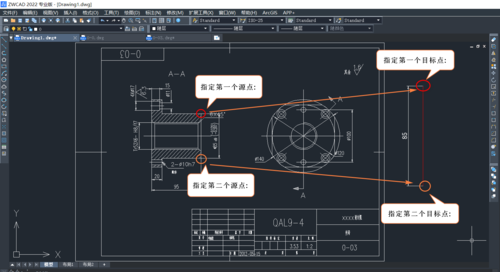

指定第一個源點：

指定第一個目標點：

指定第二個源點：

指定第二個目標點：

指定第三個源點或 <繼續>： 回車

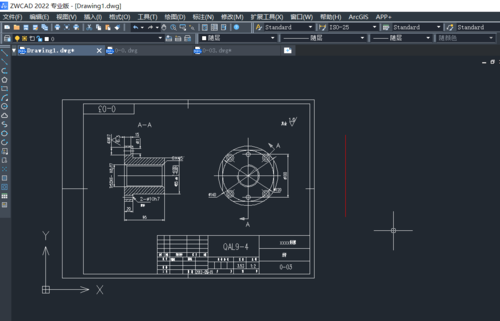

是否基于對齊點縮放對象?[是（Y）/否（N）] <否>： Y

本文的分享就到這里了，希望能為小伙伴們提供實用的信息，幫助大家提升工作效率。感謝你的耐心閱讀，歡迎留言交流！
