CAD繪圖界面左下角坐標系圖標如何顯示并設置樣式
CAD繪圖界面左下角坐標系圖標如何顯示并設置樣式

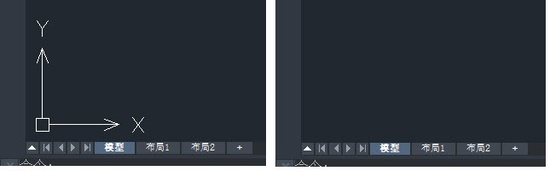

在CAD繪圖過程中，坐標系圖標是我們確定繪圖方向、判斷圖形方位的重要參考工具。它就像地圖上的指南針，能幫助我們?cè)诙S或三維空間中精準定位。然而，有些用戶在操作CAD時，卻發現繪圖界面左下角的坐標系圖標不見了，或者覺得現有的圖標樣式不符合自己的使用習慣，影響了繪圖效率。那么，這個坐標系圖標該如何顯示出來？又怎樣根據自己的需求設置它的樣式呢？接下來，我們就詳細探討這兩個問題的解決方法。
問題描述：
CAD繪圖界面中左下角坐標系圖標，如何設置是否顯示及顯示效果？
原因分析：

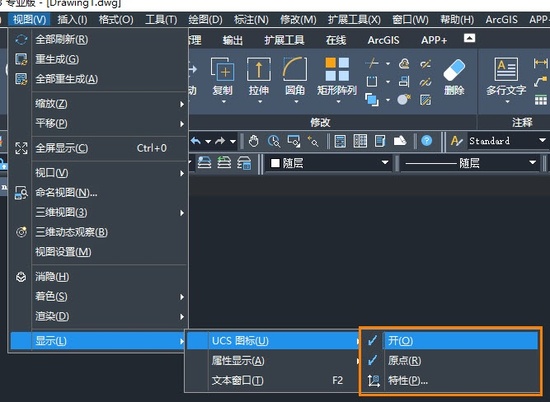

CAD坐標系圖標可以設置是否顯示及顯示的效果，集中在菜單【視圖-顯示-UCS圖標】里。
步驟指引：

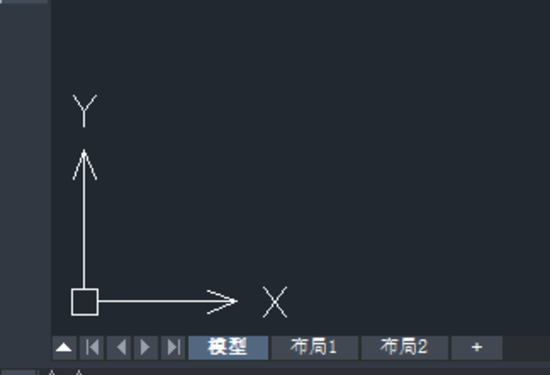

1.【視圖-顯示-UCS圖標-開】控制是否在界面里顯示坐標系圖標。

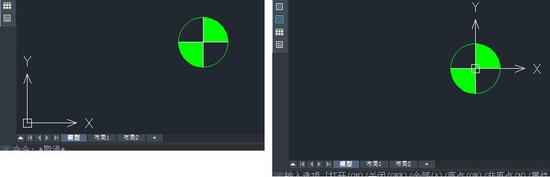

2.【視圖-顯示-UCS圖標-原點】控制坐標系圖標是否顯示在0,0點位置，如果未勾選，坐標系圖標將始終顯示在繪圖界面左下角。
3.【視圖-顯示-UCS圖標-特性】控制坐標系圖標顯示的樣式，大小，及顏色等。
另，通過輸入命令【UCSICON】也可以進行上述設置。
本文的內容分享至此結束，但愿能為你帶來一些有價值的參考。感謝你的駐足閱讀，期待在評論區與你進一步交流！
